Wechselwirkungen zwischen Elektronen und Probe
Signale aus den Tiefen der Materie
    Der Primärelektronenstrahl, der auf der Probe trifft, löst in ihr eine Vielzahl von Reaktionen aus. Die wichtigsten dieser Wechselwirkungen sind:
  • Entstehung von Wärme
  • Abfluss von Elektronen über die Probe als Probenstrom,
  • Austritt von Sekundärelektronen aus den äußersten Nanometern der Probe, sie liefern die bekannten Oberflächenkontrastbilder
  • Austritt von Rückstreuelektronen aus den äußeren Mikrometern der Probe, die den Elementkontrast abbilden
  • Austritt von charakteristischer Röntgenstrahlung, die zu chemischen Elementanalyse und -verteilung herangezogen werden
  • Austritt der langsamen Auger-Elektronen aus den äußersten Nannometern der Probe, die zur Analyse dünner Schichten genutzt werden.
    Auf die austretenden Elektronen und die Röntgenstrahlung kommt es an. Sie werden mit verschiedenen Detektoren gemessen und zur Erzeugung von Bildern und Analysespektren genutzt. Die wichtigsten Detektoren sind:
  • Sekundärelektronen-Detektor zur Abbildung von Topographiekontrast,
  • Rückstreuelektronen-Detektor zur Abbildung von Elementkontrast,
  • EDX-Detektor zur schnellen Elementanalyse und zur Abbildung der Elementverteilung,
  • WDX-Detektor, zur genauen Elementanalyse,
  • Augerelektronen-Detektor zur Elementanalyse dünner Schichten.

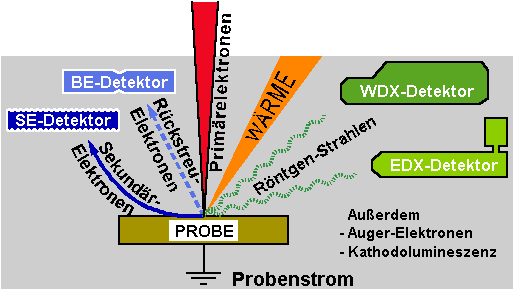

Schema der Signale, die aus der Wechselwirkung von Primärelektronen und Probe entstehen.
